Ho costruito una bilancia per misurare la spinta statica

[gmo78]

Ciao!

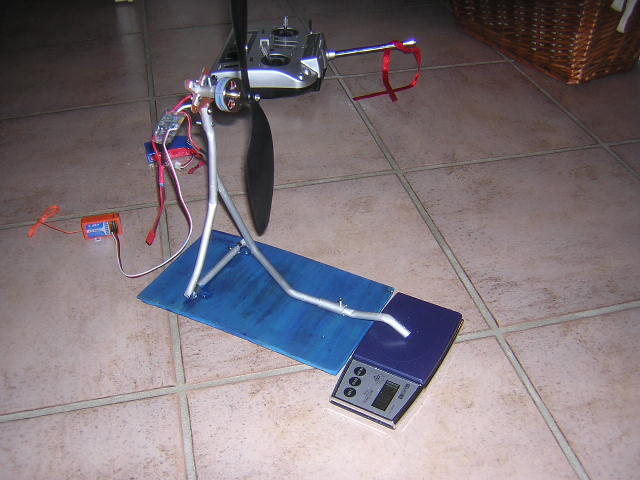

Per misurare la spinta statica dei miei motori (oramai cominciano a diventare parecchi) ho costruito uno strumento a braccia in alluminio che consiste, concettualmente, in due braccia collegate a 90 gradi. Su di un braccio c'è il motore e sull'altro la bilancia (più semplice di così...). Il motore esercita la spinta orizzontalmente, e tramite l'altro braccio la spinta viene trasferita verticalmente in maniera tale da poter essere misurata con una bilancia di precisione. La struttura l'ho realizzata in tubo di alluminio, rinforzando con epoxy le piegature. Ho costruito un supporto universale per i motori, in pratica ci vanno sia quelli tipo il Komodo, sia tipo l'axi.
Come prima cosa si sistema il motore e si resetta la bilancia, poi si attacca all'elica un peso noto tramite un filo. In tal modo, allungando o accorciando il braccio inferiore tramite una vite, si tara la bilancia, Se per esempio il peso è 100 grammi e la bilancia riporta 90 grammi, basta accorciare il braccio di qualche millimetro fino ad avere 100 grammi.
Purtroppo la bilancia pesa fino a 500 grammi, quindi un pò pochino per il Giafra di figura...

[Naraj]

Per la gran parte delle bilancie digitali, la taratura iniziale è automatica.
Voglio dire che se hai un peso sul piatto della bilancia e quest'ultima è spenta, quando la accendi il suo display parte comunque da zero mantenendo la precisione della lettura.

Naraj.

[gmo78]

Originalmente inviato da Naraj

Per la gran parte delle bilancie digitali, la taratura iniziale è automatica.
Voglio dire che se hai un peso sul piatto della bilancia e quest'ultima è spenta, quando la accendi il suo display parte comunque da zero mantenendo la precisione della lettura.

Naraj.

Esatto...

[claudio476]

Io uso la morsa per il trapano a colonna, avendo la base piatta è perfetta per essere poggiata sulla bilancia. Blocco il motore nella morsa e monto l'elica spingente!

Per evitare di danneggiare la "carrozzeria" del motore, avvito le viti nelle apposite sedi del motore e tra le ganasce della morsa metto solo le viti.

[Odi]

Scusate l'ignoranza, ma se vari la lunghezza del braccio d'appoggio cambia anche la leva esercitata e di conseguenza cambia anche la forza esercitata dal motore..

[gmo78]

Originalmente inviato da Odi

Scusate l'ignoranza, ma se vari la lunghezza del braccio d'appoggio cambia anche la leva esercitata e di conseguenza cambia anche la forza esercitata dal motore..

E' fatto apposta, per la taratura. Se per esempio col peso campione che pesa 100 grammi, sulla bilancia ne misuro 90, allora devo variare il braccio fino ad avere 100 grammi.

[blinking]

ciao, scusa il fuori-tema, se non sbaglio ho visto nelle foto che usi una ricevente di quelle cinesi che vende ad es. aeronuts a prezzo incredibile (15$). come va? con che quarzi la usi?
Grazie

Ciao
Davide

[gmo78]

Originalmente inviato da blinking

ciao, scusa il fuori-tema, se non sbaglio ho visto nelle foto che usi una ricevente di quelle cinesi che vende ad es. aeronuts a prezzo incredibile (15$). come va? con che quarzi la usi?
Grazie

Ciao
Davide

Io la sto provando in questo periodo. Per quello che costa non è male, ma è pesantuccia (15 grammi) e ha un basso range. Come quarzi ci vanno quelli standard che vanno anche nelle futaba.
Da questo punto di vista meglio le GWS, stesso range, ma più leggere.
Comunque non ti consiglio riceventi economiche se prima non hai provato la compatibilità con il tuo ESC. Per esempio io stavo crashando un modello in balsa (il joe cub), a causa di ciò.

[fox24mdm]

ciao gmo78 complimenti per l'idea una sola delucidazione se la lunghezza dei due braccetti è la stessa la forza trasferita verticalmente è la stessa... se sono diversi seguono il principio delle leve...anche se inizialmente tari la bilancia l'andamento della curva che esprime la differenza di pressione esercitata sulla bilancia e quella esercitata dall'alica rimane cmq parabolico...(non lineare) puoi rispiegarmi il sistema di taratura?

[blinking]

grazie della risposta, in effetti la mia era più una curiosità che un vero interesse all'acquisto. Spesso vado un po' al risparmio e già con le jeti5ch da 35eu ogni tanto ho qualche problema, non credo convenga tirare troppo su certi componenti fondamentali.

Ciao
Davide

Originalmente inviato da gmo78

Io la sto provando in questo periodo. Per quello che costa non è male, ma è pesantuccia (15 grammi) e ha un basso range. Come quarzi ci vanno quelli standard che vanno anche nelle futaba.
Da questo punto di vista meglio le GWS, stesso range, ma più leggere.
Comunque non ti consiglio riceventi economiche se prima non hai provato la compatibilità con il tuo ESC. Per esempio io stavo crashando un modello in balsa (il joe cub), a causa di ciò.
