Sistema di controllo per micro modelli

[Ivan2280]

Ciao a tutti,vi presento in anteprima alcune foto del mio sistema per il comando di micro aerei.Il sistema è composto da un modulo collegavile alla radio che trasforma il segnale nella banda ism(bassa potenza e senza licenza)a 868mhz per l'Europa e in 900mhz per USA.Le frequenze selezionabili sono in tutto 8,4 per l'Europa e 4 per USA.
Il sistema è 3 volte più veloce del sistema plantraco,il modulo per ora è montato con componenti tradizionali,nella versione definitiva sarà molto più piccolo e in smd con dip switch al posto dei jumper.E'adatto per modelli acrobatici.Per quanto riguarda le riceventi,vi è la scelta tra 2 modelli:
1a opzione:Si tratta di una micro ricevente a 6ch per servi tradizionali dal peso di 1g con connettori con passo da 1mm,tale ricevente ha anche un regolatore elettronico incorporato con uscita max di 4A e un'uscita extra per regolatore brushless,il tutto funziona con 1 sola lipoly;

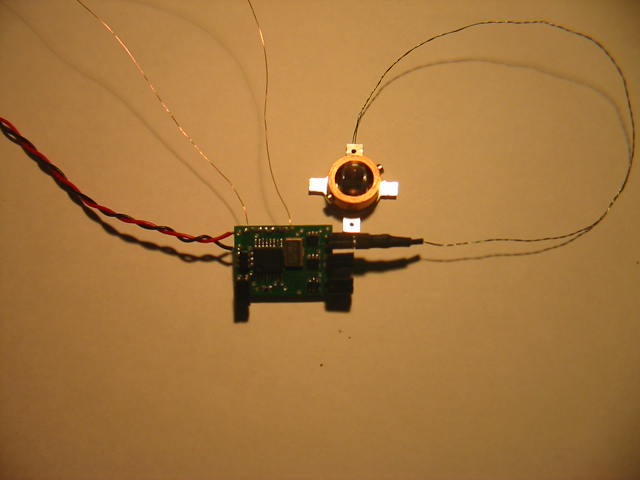

2a opzione:-si tratta di una microricevente 4ch per attuatori magnetici(per modelli piccolissimi),ha un regolatore elettronico brushed incorporato da 4A massimi(ottimizzato per motori coreless),funziona con 1 sola lipoly ed ha un peso inferiore al grammo,accetti attuatori da 20ohm in su.Tale sistema per ora è solo sperimentale in quanto è stato solo testato al banco,se vi saranno richieste penserò se produrne qualche pezzo.
Il sistema funziona anche con radio spektrum,per ora è stato testato con dx6i,hitech optic6,futaba fx-18,walkera 0405.Ha dato problemi solo con una radio esky 4ch ma sarà presto risolto.Il sistema si adatta a tutte le radio in quanto automaticamente si adatta al segnale ppm della vostra radio sia positivo che negativo.Almeno ora la microinvent e la plantraco hanno un concorrente italiano almeno sulla carta in quanto il sistema per ora non è in vendita.Il sistema è stato sviluppato insieme all'ing.Inglese Andy Birkett(un grande).I pcb delle riceventi sono prodotti in Cina.L'unico comnponente che costa veramente caro sono i connettori con passo 1mm.

[andore]

tutti senza parole...

[Mrk89]

Originalmente inviato da andore

tutti senza parole...

QUOTO!!

[Mrk89]

IVAN com'è composto il protocollo ISM?? HO cercato su internet, ma non ho trovato notizie in merito...Rimane sempre PPM?

[Ivan2280]

Grazie mille per i complimenti.Per quanto riguarda la banda ism è una banda che viene usata in applicazioni mediche e dovrebbe essere ammessa in Europa per operare sugli 868mhz,devo controllare been in Italia.Non richiede licenza in quanto la tx ha bassa potenza(6dbm),il range è sui 200m o qualcosa in più,più che sufficienti per micromodelli.Si potrebbe inserire anche la funzione fast hopping come spektrum ma il fatto è che non conosco di preciso i canali ammessi in Italia.Questo è uno dei motivi per i quali plantraco in europa usa solo 3 frequenze e in America 6.
E'la stessa banda che usa plantraco e la nuova casa che produce gli snap and fly.Tale sistema è studiato per micro acrobatici siccome è velocissimo ed ha un numero di step(precisione e velocità di movimenti)elevato su ogni canale.

[Ivan2280]

Banda ISM - Wikipedia
E'lo stesso sistema che usano le radio in 2,4ghz.

[greg89]

quanto vorrei averti come vicino di casa...

[riktor]

ivan per pura curiosità, me spieghi cosa vuol dire che è ottimizzato per motori corless? e dato che ce sei che differenza c'è rispetto ad uno tradizionale(spazzole presumo)

[Ivan2280]

Sono motori piccoli ad alta efficienza ed elevata durata,sono migliori dei brushed.Inoltre cambia il tipo di avvolgimento rispetto ai brushed.

[albyone]

Originalmente inviato da Ivan2280

Sono motori piccoli ad alta efficienza ed elevata durata,sono migliori dei brushed.Inoltre cambia il tipo di avvolgimento rispetto ai brushed.

A te l'elettronica e l'elettromeccanica...te piace assai!!!

Bel colpo! So di questa banda utilizzabile e mi pare che sia possibile trasmettere fino a mezzo watt di potenza, ma non ci giurerei.

Ciao

Albyone
