Salve a tutti,
apro questa discussione per un po di consigli, sono all'opera per la realizzazione di un Pilatus b4, queste sono le caratteristiche:

AA 2.7 Mt
Fusoliera 1.19 Mt
Profilo Hq-Acro 2,0/11 , Hq-Acro 2,0/10
S.A. 46 dm/q
C.A. stimato 50g/dmq
corda radice 200mm
corda estremità 104mm

volevo sapere se qualcuno ha esperienza con i profili Hq-acro su queste corde.

grazie

[PacoYak]

Originalmente inviato da belgiofly

Salve a tutti,
apro questa discussione per un po di consigli, sono all'opera per la realizzazione di un Pilatus b4, queste sono le caratteristiche:

AA 2.7 Mt
Fusoliera 1.19 Mt
Profilo Hq-Acro 2,0/11 , Hq-Acro 2,0/10
S.A. 46 dm/q
C.A. stimato 50g/dmq
corda radice 200mm
corda estremità 104mm

volevo sapere se qualcuno ha esperienza con i profili Hq-acro su queste corde.

grazie

Ciao Angelo, si puo' provare a mettere in galleria l'ala e poi l'intero modello. Che ne dici?

[belgiofly]

Già fatto, ho simulato con xflr5 sia al che modello completo, i risultati mi sembrano buoni, esporto i grafici e li allego. Volevo sapere se qualcuno aveva avuto esperienze con queste corde.grazie

[belgiofly]

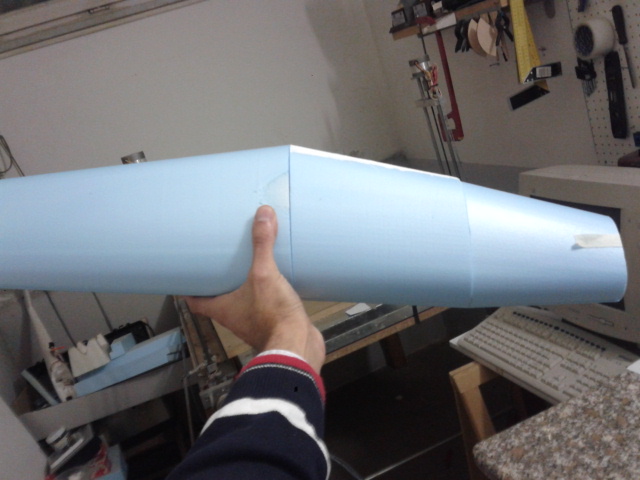

Questi sono un po di avanzamenti, tagliato le sezioni con la CNC, incollato tutto, e fatto il tronco centrale con baionetta da 12mm

che ne pensate??

[PacoYak]

Originalmente inviato da belgiofly

Questi sono un po di avanzamenti, tagliato le sezioni con la CNC, incollato tutto, e fatto il tronco centrale con baionetta da 12mm

che ne pensate??

Complimenti, promette bene l'aliantino. Una baionetta da 12 mm in acciao puo' andare bene quando ci sono forti condizioni ma forse ti conviene usarne una in carbonio in caso di condizioni deboli, risparmiare peso fa sempre bene. Tienici aggiornati durante l'avanzamento dei lavori.
Ciao

[belgiofly]

aggiornamento, la fuso con i carman è completa, l'unica perplessità è lo spessore della zona bordo di uscita, è ridotta a solo 1.5mm. Sarà scocciante da lavorare nello stampo.....

[belgiofly]

un altro po di lavoro fatto, ali tagliate, ora mi tocca fresare la sede del longherone.

[Nikki]

Ciao, intanto bravo per esserti cimentato nella costruzione.
Il B4 è nonostante l'età il mio aliante preferito in assoluto, ne ho due da 3750, uno è Roeberts ed il secondo Rosenthal, secondo me è uno dei più riusciti.
Per non stare senza ne ho un altro da 2200.

Guardavo la fuso, e c'è qualcosa che non mi torna, forse le dimensioni del cockpit, forse la larghezza (mi pare un po stretta), non riesco a focalizzarlo essendo ancora allo stato embrionale, ma se deve essere riproduzione meglio controllare qualche foto deii full-size.

Attenzione, è un modello che deve volare con la coda alta, la parte superiore in assetto livellato, dovrebbe essere orizzontale... ma mi sembri abbastanza capace da non aver bisogno di tanti consigli.

Complimenti ancora.

[piombo77]

Originalmente inviato da belgiofly

Salve a tutti,
apro questa discussione per un po di consigli, sono all'opera per la realizzazione di un Pilatus b4, queste sono le caratteristiche:

AA 2.7 Mt
Fusoliera 1.19 Mt
Profilo Hq-Acro 2,0/11 , Hq-Acro 2,0/10
S.A. 46 dm/q
C.A. stimato 50g/dmq
corda radice 200mm
corda estremità 104mm

volevo sapere se qualcuno ha esperienza con i profili Hq-acro su queste corde.

grazie

scusa ma dalle foto che hai postato non riesco a capire di che materiale stai utilizzando per la fuso.A vedere mi sembra del polistirolo o sbaglio?per le ali poli e poi obece?

[belgiofly]

Originalmente inviato da Nikki

Ciao, intanto bravo per esserti cimentato nella costruzione.
Il B4 è nonostante l'età il mio aliante preferito in assoluto, ne ho due da 3750, uno è Roeberts ed il secondo Rosenthal, secondo me è uno dei più riusciti.
Per non stare senza ne ho un altro da 2200.

Guardavo la fuso, e c'è qualcosa che non mi torna, forse le dimensioni del cockpit, forse la larghezza (mi pare un po stretta), non riesco a focalizzarlo essendo ancora allo stato embrionale, ma se deve essere riproduzione meglio controllare qualche foto deii full-size.

Attenzione, è un modello che deve volare con la coda alta, la parte superiore in assetto livellato, dovrebbe essere orizzontale... ma mi sembri abbastanza capace da non aver bisogno di tanti consigli.

Complimenti ancora.

Grazie,
il trittico è quello originale di Pilatus, per il cockpit ho rispettato le quote originali.

la coda considerando il grado di incidenza dell'ala, è orizzontale, per i consigli... quelli non bastano mai, poi sono dell'opinione che spesso, facendo sempre sulla stessa cosa, ti sembra sempre tutto perfetto, ma poi all'occhio di chi per la prima volta vede un modello/disegno, saltano fuori tanti problemi che tu nemmeno avevi notato. Ben vengano sempre le attenzioni degli altri, altrimenti cosa ci facciamo qui, almeno questa è la mia opinione.

grazie ancora, posterò altre foto in corso d'opera.
