Minimoa 2a

[HappyFly]

Ciao, tanto per preparare qualche cosa per l'inverno sto studiando dei trittici del Minimoa biposto versione 2a ...

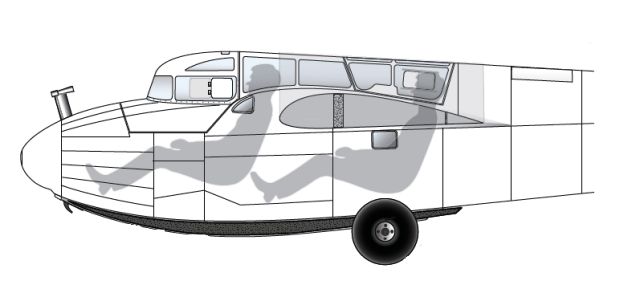

Mi date una mano sul primo problema che devo affrontare, come sistemare le centine centrali di supporto alle ali dato che essendo biposto ho la cappottina, il pilota posteriore con relativo supporto tra i piedi ...



Accetto tutto, disegni, indicazioni varie, qualche foto o link a modelli simili e biposto realizzati in legno centine ed ordinate ... grazie in anticipo

[HappyFly]

Sul sito di ScaleSoaring c'è una chicca per chi volesse costruire in centine ed ordinate con vecchi metodi ... il manuale tecnico-pratico originale di uno dei tecnici della DFS - German Research Institute for Sailplane Flight- di Darmstadt ...

Scalesoaring - WERKSTATTPRAXIS FUR DEN BAU VON GLEIT- UND
SEGELFLUGZEUGEN

Dato che non sembra impossibile tento di ricostruirne una traduzione in un formato anche graficamente accettabile ... se a qualcuno interessa fatevi vivi

[HappyFly]

Intanto che rimugino come piazzare le ordinate centrali della fusoliera e farci entrare i due abitacoli, ho provato a rimettere giù la centina base del pannello interno delle ali.

La scala in cui vorrei realizzare il tutto è 1/3 per cui l'apertura alare, nell'originale di 17 metri, sarà di 5,66 metri.

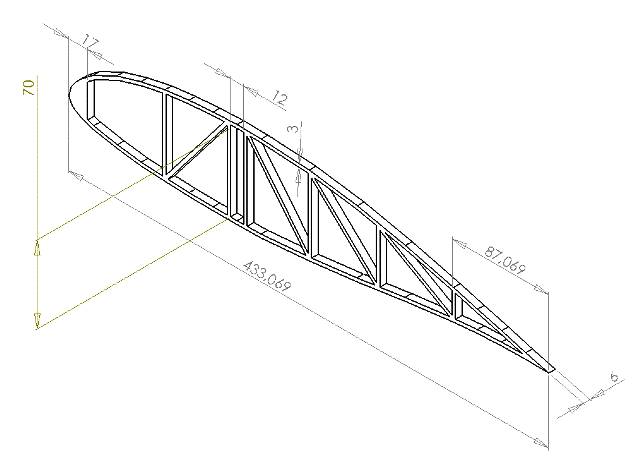

La centina base, di cui sotto un disegno, sarà di 43,4 centimetri ed avrei previsto di realizzarla in tiglio 6x3 mm con longherone 70x12.

Dato che il Minimoa 2A ha i flap devo prevedere un longheroncino a 87 mm che è la misura che ho trovato nell'unico trittico del 2A che possiedo; il rapporto viene circa il 20% della corda, cercherò di vedere se è ragionevole o devo alterare la scala.

Il profilo che ipotizzavo, c'è una realizzazione simile su Retroplane, è HQ 3.5/18 alla radice, HQ 3,5/14 al cambio di diedro e HQ 3,0/12 all'estremità

[HappyFly]

Mi aiutate con il longherone ? ho trovato in modelli più o meno della stessa taglia :

- due longheroncini di pino 12x6 semplici semplici senza pareti RCGROUPS (il modello è in scala 3,25 AA 5.2 mt)

- due longheroncini di pino 9x9 con pareti di compensato di pioppo da 1,5 (il modello è 4,2 metri 7 kg) RETROPLANE

Il modello sarà finito 5,66 di AA ed un peso di circa 15kg (non ho idea precisa i piani che ho sono in scala 1/3,5 AA 4,80 ed il peso atteso è 10kg).

Io pensavo qualche cosa tipo due longheroni di pino di 12x6 e fianchi in pioppo 1,5/2 mm (non vorrei usare un nastro di carbonio ... ma se proprio me lo consigliate ...)

Aiuto !!!

[HappyFly]

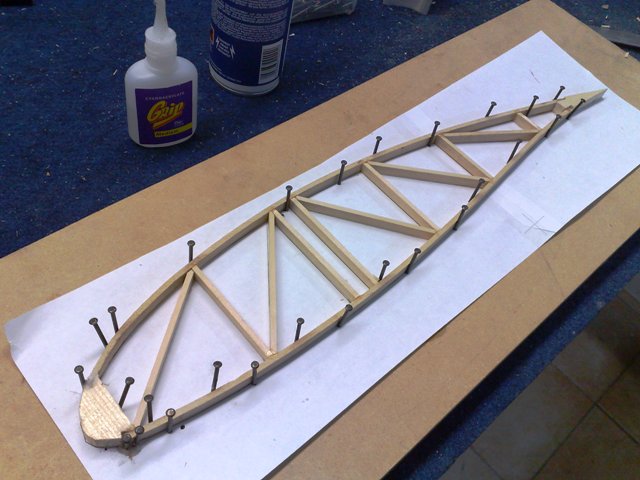

Allora ho fatto una prova di centina in listello di faggio 7x3 mm e non sembra venuta male.

H poi simulato al CAD una centina in compensato di pioppo da 3mm con sezioni di alleggerimento da 7/8 mm di legno rimasto ed una centina in balsa piena da 4 mm ed i pesi con queste prove sarebbero quindi :

1) centina tiglio 7x3 : grammi 20

2) centina tiglio 7x2 : grammi 14 (stimata)

3) centina compensato 3 mm con alleggerimenti : grammi 15

4) centina balsa piena : da 3mm 11 grammi (troppo fragile secondo me ...) da 4 mm 15 grammi

Sono propenso dato che viene una costruzione in scala a farle in tiglio, devo vedere se da 2mm regge comunque ... potrei fare :

1) 3 mm pannello interno e 2 mm pannello esterno
2) 2 mm pannello interno e 1,5 mm pannello esterno

Accetto ogni suggerimento ... anzi ... lo attendo !!!

[HappyFly]

I profili originali del Minimoa 2a sono :

1) alla radice GOE 681 - spessore 16% al 30% e camber 4,3 al 40%
2) al cambio GOE 693 - spessore 12% al 30% e camber 3,7 al 40%
3) uno stranissimo simmetrico all'estremità (non so su quante centine si evolve)

Io ho visto quasi tutte le riproduzioni usare HQ, su Retroplane un modellista ha usato :

1) HQ 3,5/15 pannello interno (senza cambi di profilo)
2) HQ 3,0/12 pannello esterno (senza cambi di profilo)

Io taglierò gli scaleti in polietilene a CNC per cui potrei pensare di fare i cambi di profilo, mi servirebbero alcuni consigli :

1) porto i profili da GOE a HQ mantenendo i parametri di spessoe, camber e percentuali di corda ?
2) uso un simmetrico alle estremità ? non ho idea in cosa si traduca in termini di aereodinamica, come mai avranno voluto meno camber alle estremità ?

Grazie in anticipo

[HappyFly]

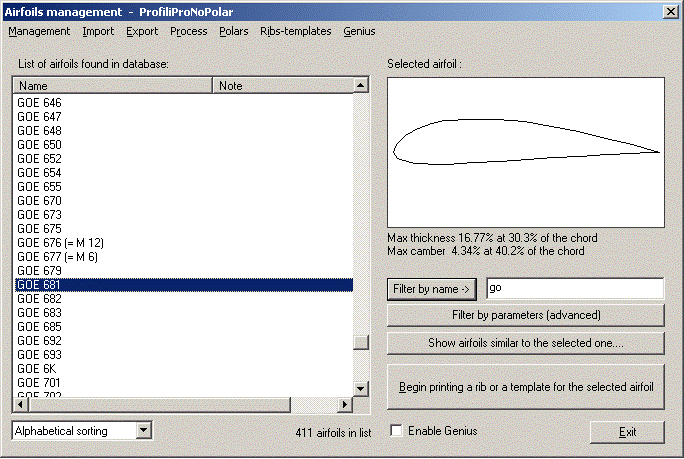

Ecco i profili.

[luca.masali]

Originalmente inviato da HappyFly

Allora ho fatto una prova di centina in listello di faggio 7x3 mm e non sembra venuta male.

H poi simulato al CAD una centina in compensato di pioppo da 3mm con sezioni di alleggerimento da 7/8 mm di legno rimasto ed una centina in balsa piena da 4 mm ed i pesi con queste prove sarebbero quindi :

1) centina tiglio 7x3 : grammi 20

2) centina tiglio 7x2 : grammi 14 (stimata)

3) centina compensato 3 mm con alleggerimenti : grammi 15

4) centina balsa piena : da 3mm 11 grammi (troppo fragile secondo me ...) da 4 mm 15 grammi

Sono propenso dato che viene una costruzione in scala a farle in tiglio, devo vedere se da 2mm regge comunque ... potrei fare :

1) 3 mm pannello interno e 2 mm pannello esterno
2) 2 mm pannello interno e 1,5 mm pannello esterno

Accetto ogni suggerimento ... anzi ... lo attendo !!!

centina splendida,
Però non ho capito come fai a collegarla al BU e al BE, senza uno scasso

Scusa la bestialità della domanda, io faccio modelli piccol, non so nulla di maxi

[HappyFly]

Originalmente inviato da luca.masali

centina splendida,
Però non ho capito come fai a collegarla al BU e al BE, senza uno scasso Scusa la bestialità della domanda, io faccio modelli piccol, non so nulla di maxi

La centina non è definitiva, faccio solo le prove per gli spessori e per il metodo di assemblaggio.
Per quanto riguarda il BE credo che non ci sia in collegamento, ma solo il D-Box fino al longherone.
Per il BU credo ci siano due stringhe che formano il tutto ...
Non ho un piano esatto per il montaggio con centine montate di costa ... il forum di Retrplane dove copio il tutto non è ancora arrivato al montaggio ali ...

[HappyFly]

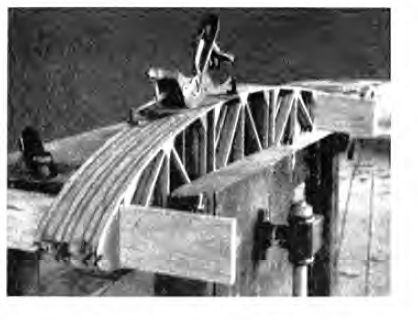

Forse hai ragione, sul libro di cui all'inizio del thread ho trovato questa foto :


Non capisco se oltre al piccolo scasso proprio di testa c'è proprio un vero longherone, bianco di traverso in foto che prende tutte le teste delle centine ...

Accesso suggerimento dai modellisti scale più esperti ...
