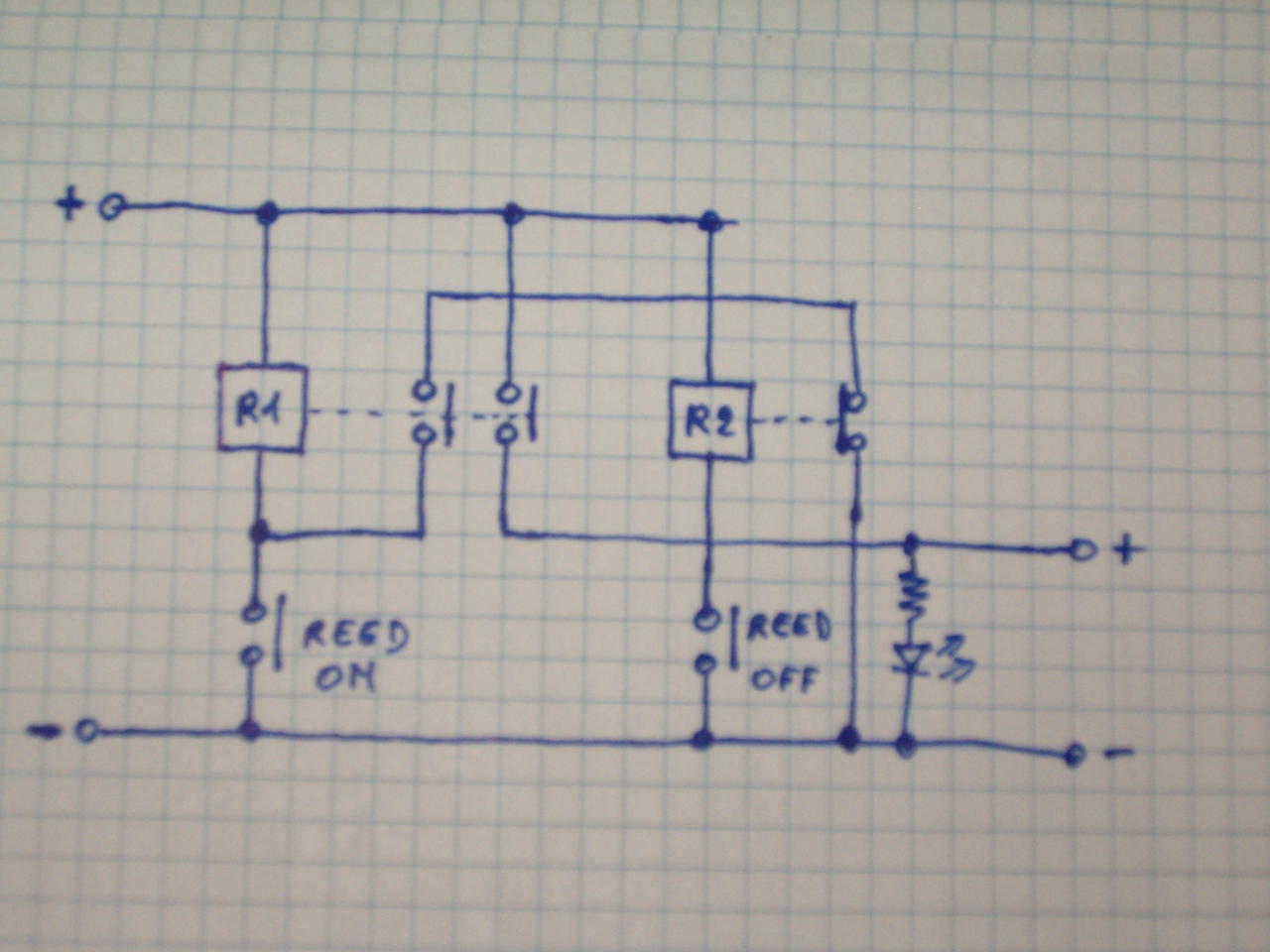

Scusa se mi sono permesso di rendere più leggibile il tuo schema (almeno spero). Il circuito l'ho disegnato a mano per essere più veloce.
Se vuoi rendere più semplice il tuo circuito si può usare un solo relè con un solo reed.
Quando non usi il modello la calamita rimane vicino al reed disalimentando la RX.
Quando vuoi alimentare il circuito, togli la calamita dal reed.
Se vuoi usare un solo relè e due ampolle reed, ti allego un circuito Flip/flop con un IC NAND, un transistor e un relè.
Se hai bisogno di delucidazioni, chiedi pure.
Naraj.
|
