"Piccole" CNC crescono.... - BaroneRosso.it

carcan · 27 dicembre 13, 23:27

Finalmente, domani inizio i cablaggi elettrici e poi, dopo un anno di lavoro, dovrebbe essere finita.

gregnapola · 27 dicembre 13, 23:30

Alla faccia del "piccole"....

... Complimenti davvero! Giusto per curiosità, con che sistema si muove l'asse Z ? Sempre guide ad L e cuscinetti con gola a V ?

edit: mi rispondo da solo... ho osservato attentamente la prima foto ...

carcan · 29 dicembre 13, 17:17

Cablaggio terminato, ecco il quadro elettrico e un piccolo video. L'asse Z è momentaneamente rimosso in quanto sto aspettando che mi arrivi la molla a gas per compensare il peso di asse ed elettrofresatrice.

daniele 1973 · 01 gennaio 14, 13:25

ottimo continua cosi . ti seguo

carcan · 03 gennaio 14, 18:23

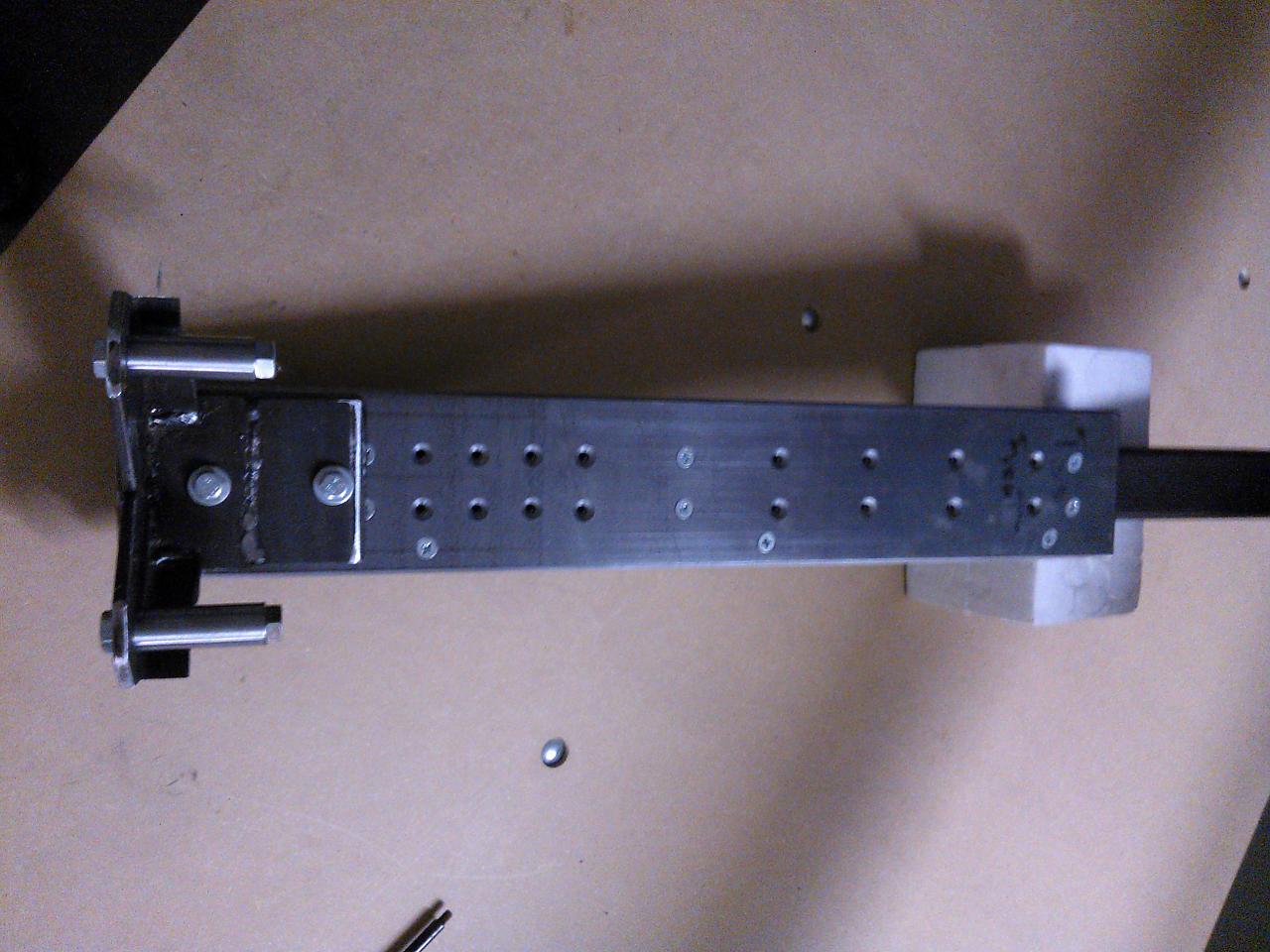

Asse Z finito, è solo da verniciare. Ho trafficato parecchio per fare un supporto degno dell'elettrofresatrice da 4 Kg che userò.

carcan · 24 maggio 14, 12:53

Finalmente ho potuto dedicarmi un po' alla cnc.

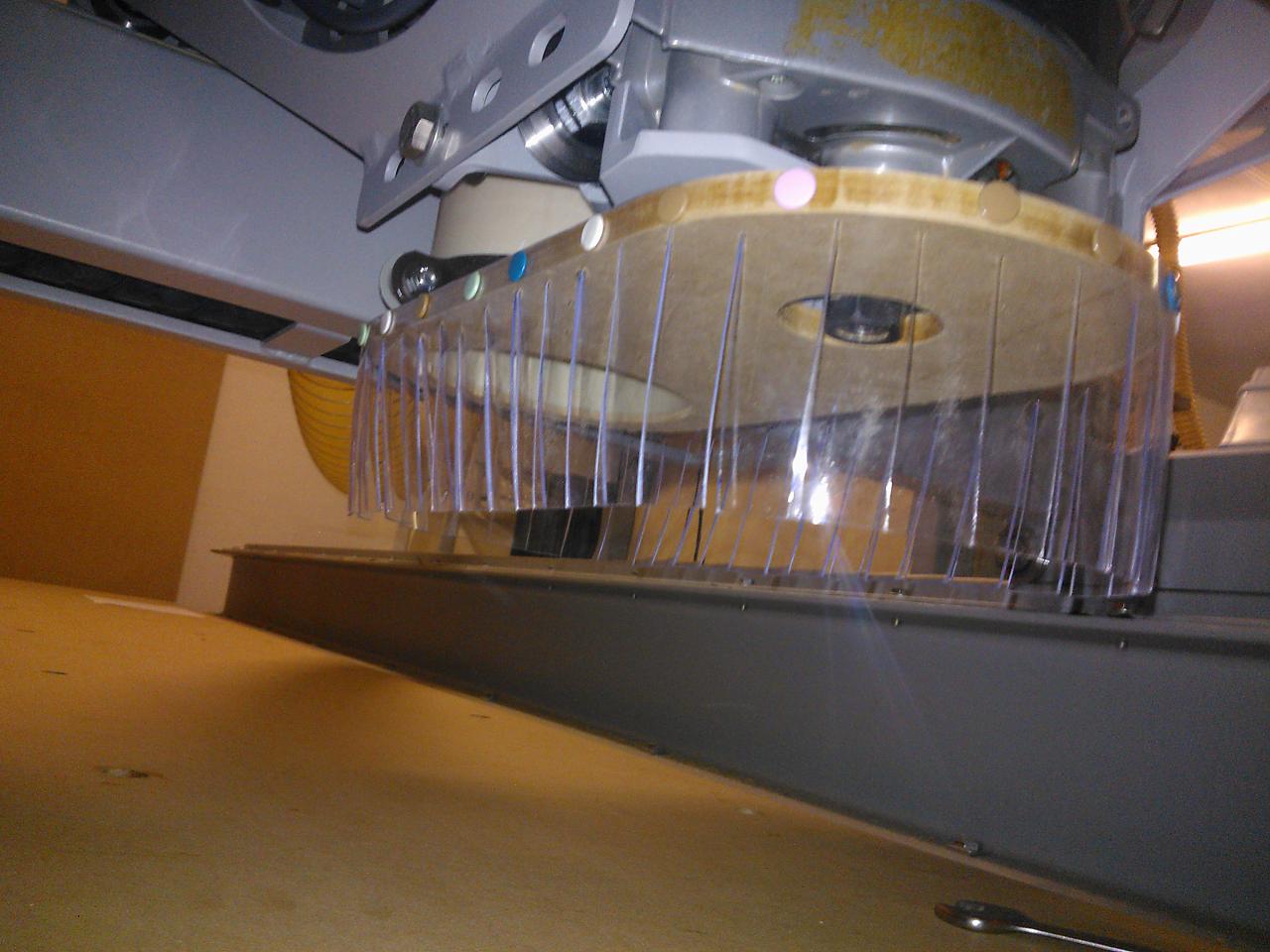

Ho realizzato il dust shoe, ho usato MDF da 10 mm e PVC flessibile da 1 mm, ho preferito il PVC agli "spazzolini" perchè non si intasa di segatura e soprattutto è perfettamente trasparente e permette di vedere l'utensile mentre taglia.
Ho anche modificato il quadro elettrico inserendovi il pc, ora fuori c'è solo monitor, tastiera, mouse e controller wireless.

roberto74 · 03 giugno 14, 08:04

Ciao un gran bel lavoro!
Volevo chiederti ma gli azionamenti li alimenti solo con trasformatore ponte diodi e condensatore? In foto non si vede uno stabilizzatore. Magari mi sbaglio però...

carcan · 03 giugno 14, 09:48

Ciao, sì li alimento solo con trasformatore, ponte e condensatore. Per me è la soluzione più robusta ed economica. L'unico "difetto", se possiamo chiamarlo tale, sta nel fatto che non si può alimentare l'azionamento al massimo della tensione, in quanto una fluttuazione della tensione di rete potrebbe far superare la tensione massima. Per i miei non c'è rischio in quanto possono andare con una tensione di 80 Volt. Ma anche con i vari "cinesini" è sufficiente stare qualche volto sotto al max consentito.
I vari KIT cinesi offrono alimentatori switching perchè sono piccoli e leggeri (il mio trasformatore da 750W pesa 10 Kg)

Se vuoi leggere qualcosa di interessante: http://www.geckodrive.com/gecko/imag...cs%20Guide.pdf

carcan · 03 giugno 14, 09:53

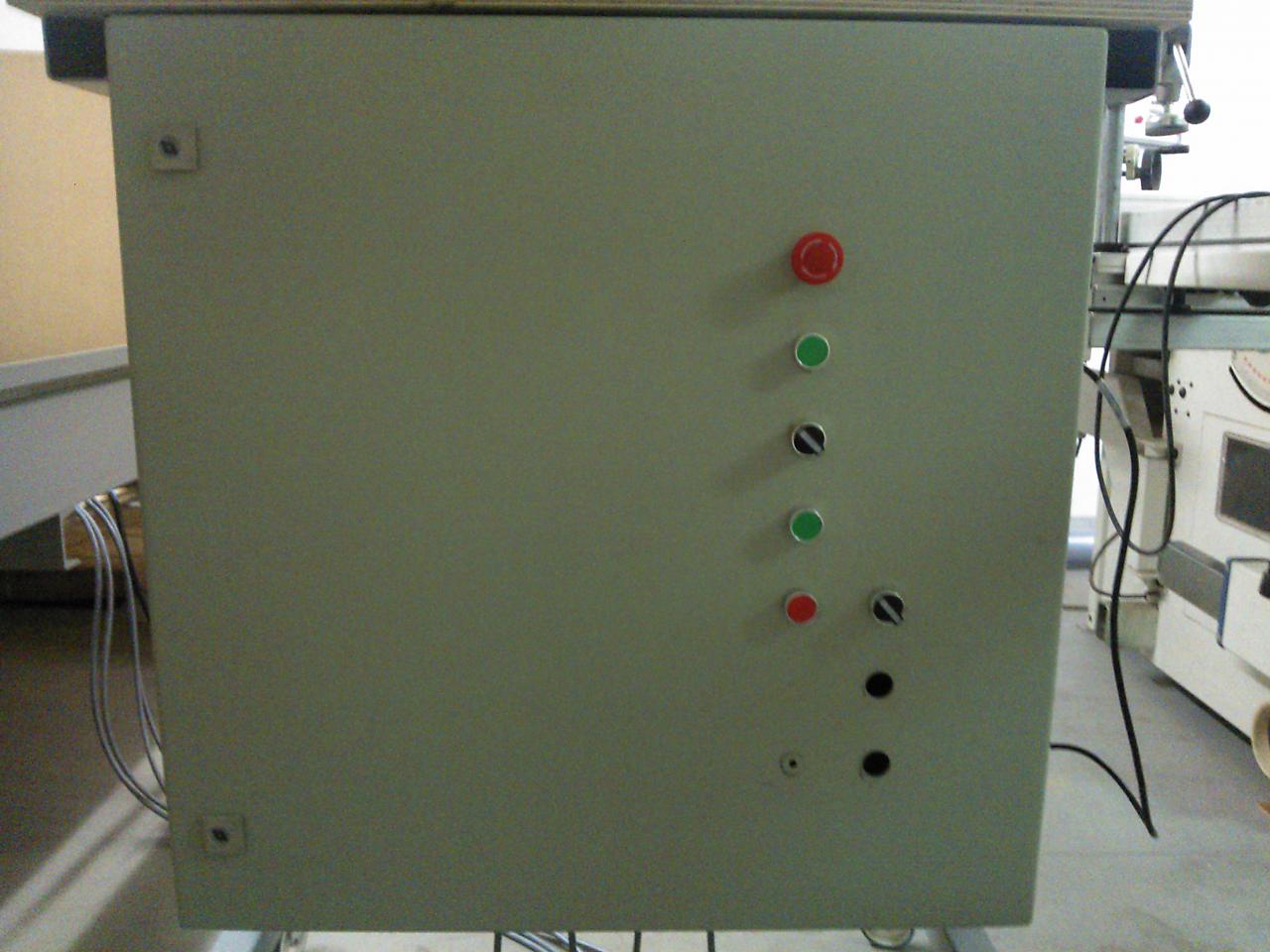

Intanto ho effettuato l'ennesima modifica al quadro elettrico, ho trovato, pulsanti, funghi emergenza ecc (per foro 22mm) ad un prezzo ragionevole (anche se sono supercinesini).
Ho separato i circuiti PC e potenza, la parte potenza è gestita con un relè in autoritenuta, la fresa si avvia solo su consenso Mach3 e con ulteriore interruttore manuale, se succede qualcosa che non va sul circuito potenza viene segnalato a Mach3 che ovviamente va in protezione.

roberto74 · 03 giugno 14, 10:58

Come pensavo per gli azionamenti..
Interessante il discorso del relè,
Dunque toglie anche potenza agli azionamenti ? E' collegato all uscita del mandrino che puoi baipassare con un interruttore?

27 dicembre 13, 23:27	#1 (permalink) Top
carcan User Data registr.: 06-10-2008 Residenza: Brianza Messaggi: 815	"Piccole" CNC crescono.... Finalmente, domani inizio i cablaggi elettrici e poi, dopo un anno di lavoro, dovrebbe essere finita. Icone allegate

27 dicembre 13, 23:30	#2 (permalink) Top
gregnapola User Data registr.: 29-04-2011 Residenza: Brescia Messaggi: 1.183	Alla faccia del "piccole".... ... Complimenti davvero! Giusto per curiosità, con che sistema si muove l'asse Z ? Sempre guide ad L e cuscinetti con gola a V ? edit: mi rispondo da solo... ho osservato attentamente la prima foto ... __________________ Albyone3,J-Bug,Guppy,Black Diamond,MIMI Dlg,Ultron 3D, Duo Discus 2m,Polistirali,Curtiss P-40E,Orca 07 Pitcheron,LeFish, Salaz (Alula),Simil-Baiojet,Ultron "Mini",ASW28, Birdy DS, JW-36, BL-36E, Stingray in legno .....Sempre e solo autocostruiti

01 gennaio 14, 13:25	#4 (permalink) Top
daniele 1973 User Data registr.: 19-02-2006 Residenza: caserta Messaggi: 2.196	daniele ottimo continua cosi . ti seguo

03 gennaio 14, 18:23	#5 (permalink) Top
carcan User Data registr.: 06-10-2008 Residenza: Brianza Messaggi: 815	Asse Z finito, è solo da verniciare. Ho trafficato parecchio per fare un supporto degno dell'elettrofresatrice da 4 Kg che userò. Icone allegate

24 maggio 14, 12:53	#6 (permalink) Top
carcan User Data registr.: 06-10-2008 Residenza: Brianza Messaggi: 815	Dust Shoe e quadro elettrico Finalmente ho potuto dedicarmi un po' alla cnc. Ho realizzato il dust shoe, ho usato MDF da 10 mm e PVC flessibile da 1 mm, ho preferito il PVC agli "spazzolini" perchè non si intasa di segatura e soprattutto è perfettamente trasparente e permette di vedere l'utensile mentre taglia. Ho anche modificato il quadro elettrico inserendovi il pc, ora fuori c'è solo monitor, tastiera, mouse e controller wireless. Icone allegate

03 giugno 14, 08:04	#7 (permalink) Top
roberto74 User Data registr.: 15-09-2010 Residenza: milano/brianza Messaggi: 167	Ciao un gran bel lavoro! Volevo chiederti ma gli azionamenti li alimenti solo con trasformatore ponte diodi e condensatore? In foto non si vede uno stabilizzatore. Magari mi sbaglio però...

03 giugno 14, 09:48	#8 (permalink) Top
carcan User Data registr.: 06-10-2008 Residenza: Brianza Messaggi: 815	Ciao, sì li alimento solo con trasformatore, ponte e condensatore. Per me è la soluzione più robusta ed economica. L'unico "difetto", se possiamo chiamarlo tale, sta nel fatto che non si può alimentare l'azionamento al massimo della tensione, in quanto una fluttuazione della tensione di rete potrebbe far superare la tensione massima. Per i miei non c'è rischio in quanto possono andare con una tensione di 80 Volt. Ma anche con i vari "cinesini" è sufficiente stare qualche volto sotto al max consentito. I vari KIT cinesi offrono alimentatori switching perchè sono piccoli e leggeri (il mio trasformatore da 750W pesa 10 Kg) Se vuoi leggere qualcosa di interessante: http://www.geckodrive.com/gecko/imag...cs%20Guide.pdf

03 giugno 14, 09:53	#9 (permalink) Top
carcan User Data registr.: 06-10-2008 Residenza: Brianza Messaggi: 815	Intanto ho effettuato l'ennesima modifica al quadro elettrico, ho trovato, pulsanti, funghi emergenza ecc (per foro 22mm) ad un prezzo ragionevole (anche se sono supercinesini). Ho separato i circuiti PC e potenza, la parte potenza è gestita con un relè in autoritenuta, la fresa si avvia solo su consenso Mach3 e con ulteriore interruttore manuale, se succede qualcosa che non va sul circuito potenza viene segnalato a Mach3 che ovviamente va in protezione. Icone allegate Ultima modifica di carcan : 03 giugno 14 alle ore 10:00

03 giugno 14, 10:58	#10 (permalink) Top
roberto74 User Data registr.: 15-09-2010 Residenza: milano/brianza Messaggi: 167	Come pensavo per gli azionamenti.. Interessante il discorso del relè, Dunque toglie anche potenza agli azionamenti ? E' collegato all uscita del mandrino che puoi baipassare con un interruttore?
