Micro Blade Dancer ms composite

[tumbadora]

Ciao a tutti,

ecco il mio ultimo deproncino: si chiama micro Blade Dancer ed è il figlio del blade dancer della ms composite che potete vedere in questo link:

Blade Dancer-Airbrush - MSComposit.com

il modello misura poco meno di 50cm di AA al bordo d'uscita (perchè l'ala è a svasare)


parliamo un po della COSTRUZIONE:

-premetto che ho usato la miglior colla per depron al mondoOLIURETANICA D4 mai visto niente di più solido e leggero allo stesso tempo...

-ho deciso da pazzo quale sono di rimanere piuttosto fedele alle misure del blade originale, per cui ho dovuto scalare una per una facdendo delle proporzioni "alla femminina", tutte le misure possibili immaginabili e devo dire che l'unica cosa che ho preferito cambiare un po è stata l'ala, gli alettoni sono stati ridotti, il grandicello aveva degli alettoni quanto metà ala!!
---> non avete idea di cosa voglia dire creare un'ala da ripiegare con profilo semiali con bordo d'entrata in diagonale, ho sviscerato tutte le mie reminescenze di educazione tecnica

-l'ala è in 3d, ottenuta ripiegando un foglio di depron da 3 mm su un longherone in balsa da 2mm (NON ho messo carbonio, è resistentissima)
FOTO1

-Per la fusoliera ho incollato insieme 3 fogli di depron: i due esterni da 6mm e quello interno da 3mm, anche qui NON ho usato carbonio e come sopra è resistentissima.

-i piani di profondità e direzione sono in depron da 3mm

-per le cerniere e per nascondere nella fusoliera i cavi dell'elettronica (previa incisione del depron per formare dei solchi), ho usato scotch trasparente normale.

-L'ordinata motore è in compensato da 1,5mm ed è sempre incollata con la poliuretanica

-decorazioni: ho usato i fogli adesivi della "collage" e per i marchi e le scritte ho usato sempice carta stampata con una ink jet ed applicata con del nastro adesivo.

-Peso in odv 150g + carbonio da 1,5mm per i rinvii e forse carello...



ELETTRONICA

-Servi: submicroservi da 3,7g x 4
-Motore: Brushlessino da 1400kV e 19g di peso
-Regolatore: pentium da 10A
-Lipo: 2s da 500mAh 15C
-Rx hitec:HFS-05MS

domande?

tempo totale di lavoro senza carrelli e rinvii: 4 ore e mezza



RAGAZZI E'BELLISSIMO, PIU' LO GUARDO, PIU' ME NE INNAMORO!!!

[tumbadora]

ecco le foto del modello finito...

nelle ultime due foto si possono vedere il motore e la batteria, alloggiata in un vano scavato nella fusoliera ed in una parte del bordo d'entrata dell'ala che peraticamente la ferma sulla fuso (il velcro è per sicurezza, ma vi assicuro che l'incastro è sufficiente)

[tumbadora]

Ultime foto con il suo "papà", da queste si può apprezzare la dimensione dimezzata rispetto al modello originale.

sono un po indeciso sulla realizzazione del carrello, la batteria è in una posizione scomoda, la ho dovuta avanzare così tanto, perchè l'ala avanzata non mi permetteva alcuna soluzione alternativa per il bilanciamento a meno di mettere peso in coda, ma è assurdo in un modelletto di 150g...

[SlowFlyer]

Originalmente inviato da tumbadora

Ultime foto con il suo "papà", da queste si può apprezzare la dimensione dimezzata rispetto al modello originale.

sono un po indeciso sulla realizzazione del carrello, la batteria è in una posizione scomoda, la ho dovuta avanzare così tanto, perchè l'ala avanzata non mi permetteva alcuna soluzione alternativa per il bilanciamento a meno di mettere peso in coda, ma è assurdo in un modelletto di 150g...

avanza i servi... tappi il buco e ci metti un adesivo sopra.

[tumbadora]

Originalmente inviato da SlowFlyer

avanza i servi... tappi il buco e ci metti un adesivo sopra.

??? I didn't understand...

[SlowFlyer]

Originalmente inviato da tumbadora

??? I didn't understand...

If you have balancing problems, just try to put the servos more forward; there is room for that .

[tumbadora]

ok, thanks, but I've just made balance (with the battery box inside fuselage...)!

ad ogni modo ho fatto i carrellini in carbonio e sto facendo i rinvii dei servi...
se vola mi iscrivo ad ingegneria aeronautica!

[tumbadora]

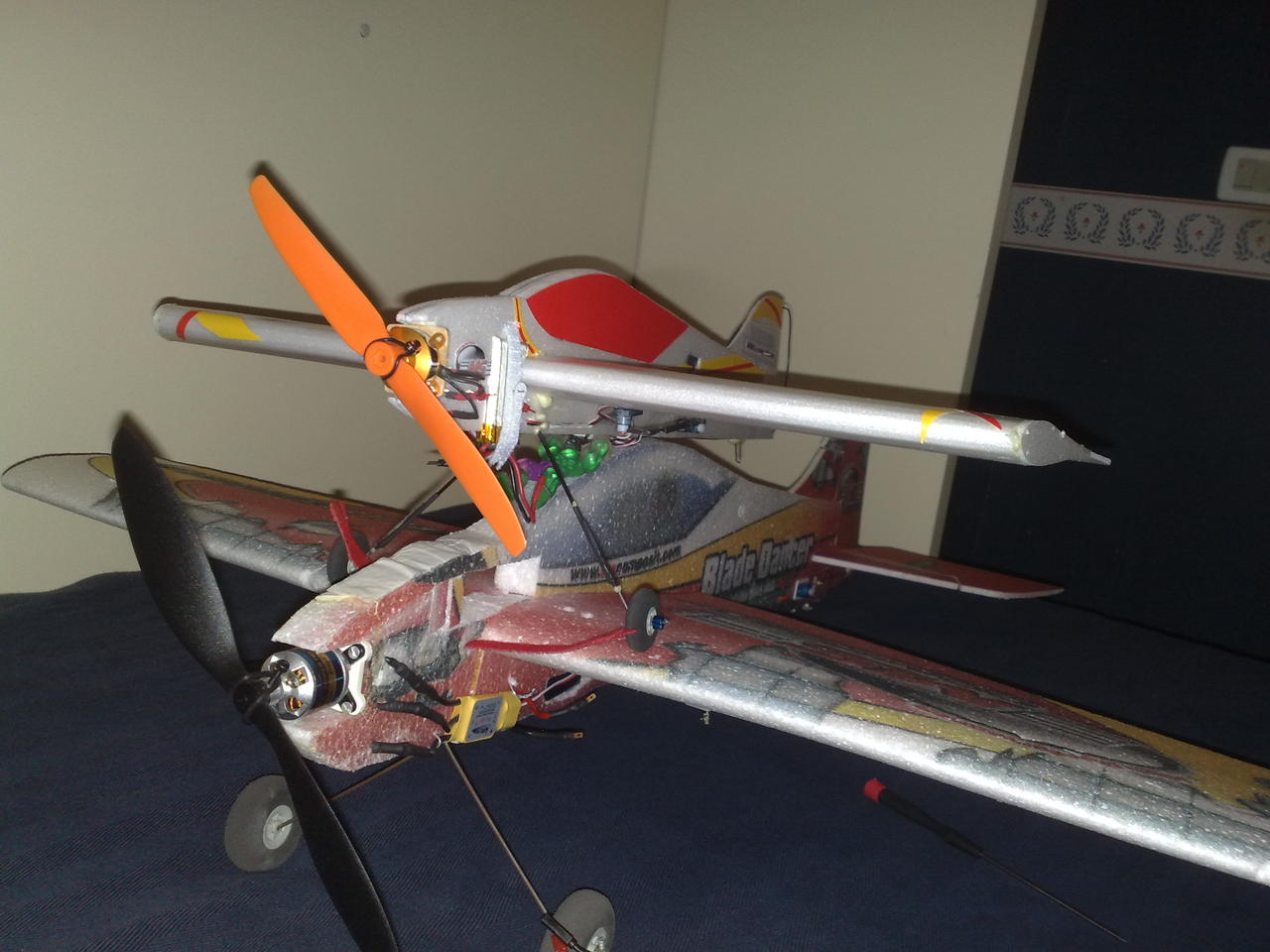

eccovi le ultime foto con i rinvii in carbonio da 1,5mm e termoretraibile ed il carrello con le ruotone stile piper come il papà che vedete sotto!

[tumbadora]

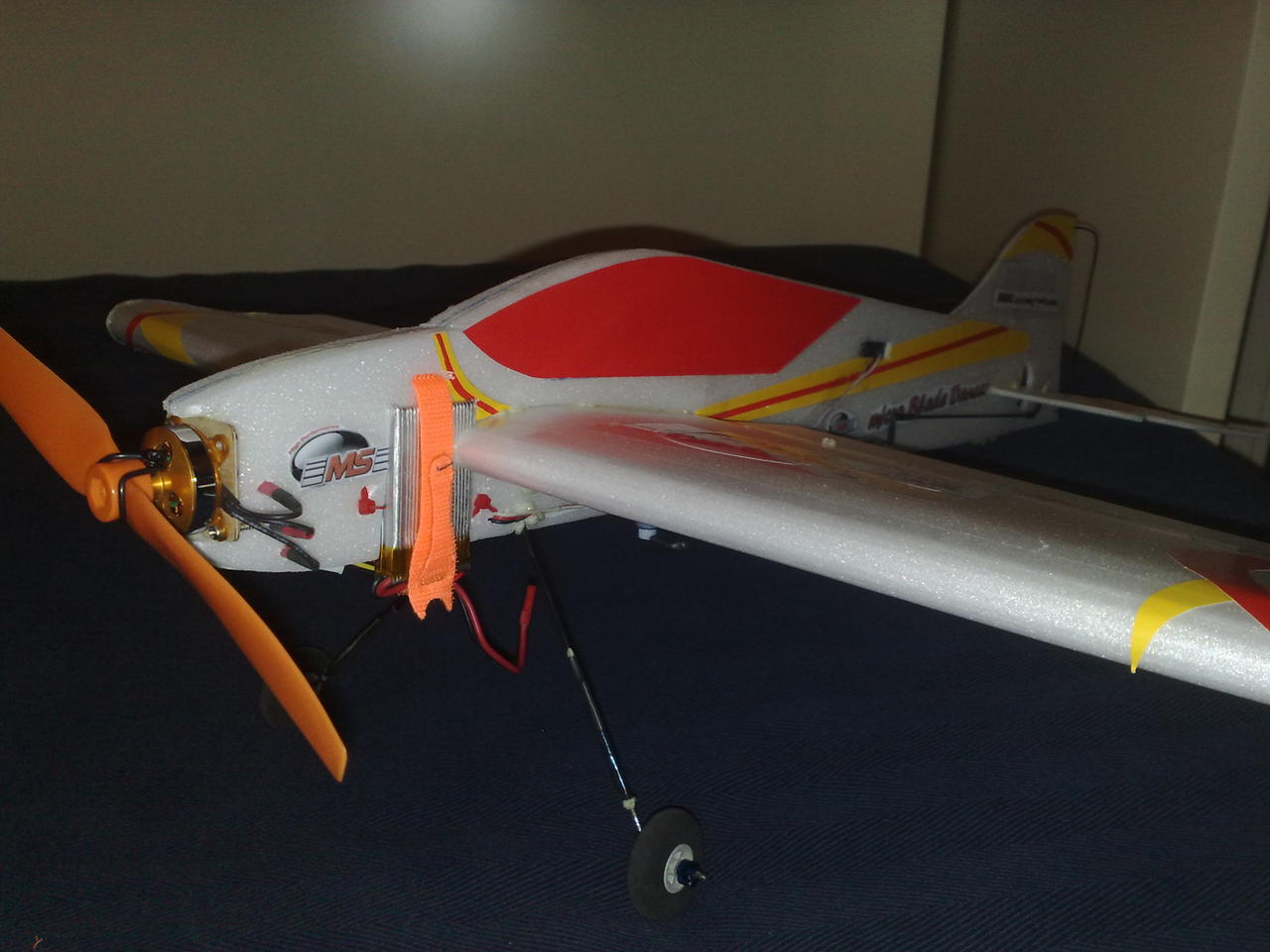

ultima... con il velcro fermabatteria arancione, come l'elica!!!

[greg89]

are you sure the aleirons are enough for this enormus propeller?
congratulations...the "blade dancer" is a great airplane..I hope that airplane will have the same flight of his dad.. really great work
